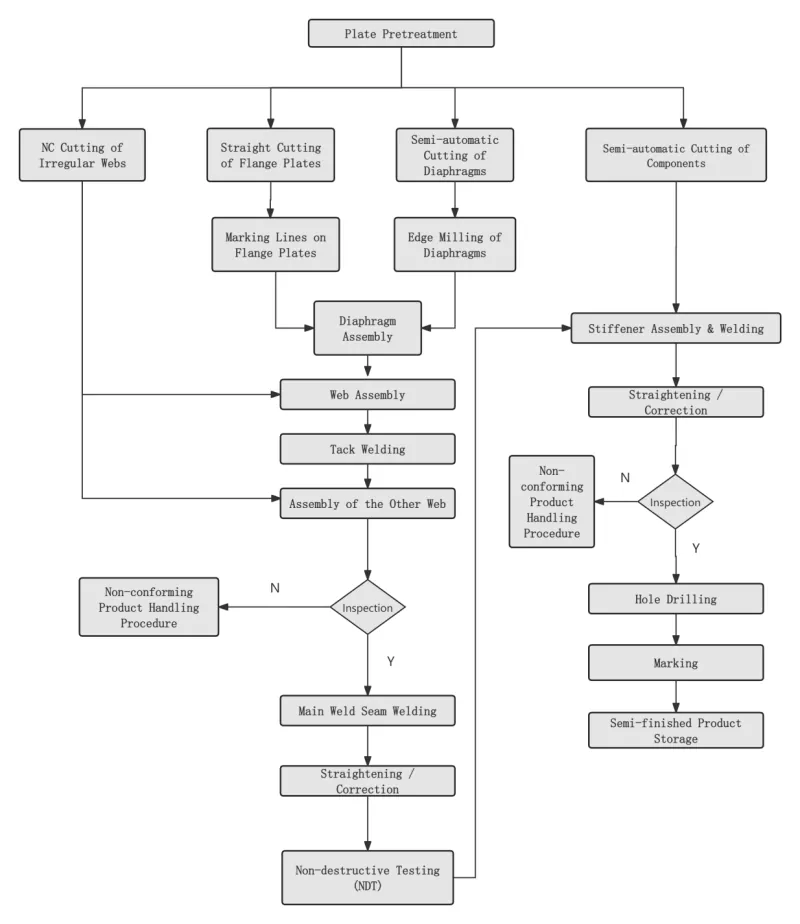

EIHE Qaab-dhismeedka Birta ee Sanduuqa Kolumn Habaynta Socodka & Guulaha Codsiga Injineerka

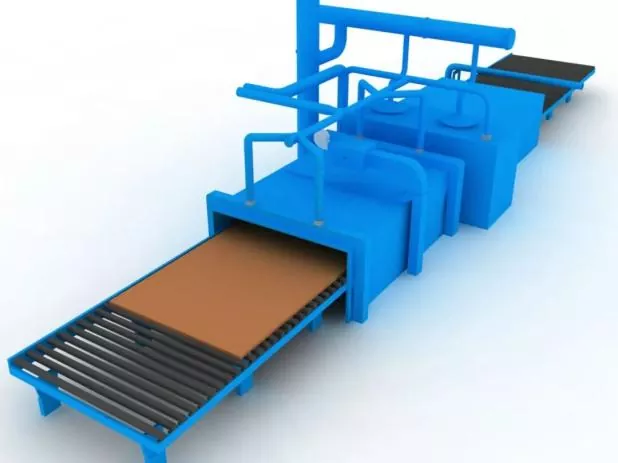

Talaabada 1 Preatment Preatment Surface Plate Plate Plate Preatment

Loo sameeyay si waafaqsan shuruudaha naqshadeynta ama nidaamka ka hor inta aan saxanka birta la faanin.

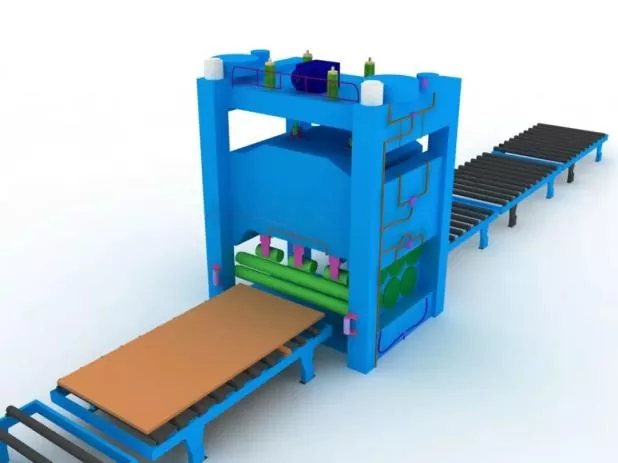

Tallaabada 2  Toosinta Saxanka Birta

Guud ahaan toosinta waa in la sameeyaa ka dib daawayn saxan bir ah si loo hubiyo saxnaanta bannaan oo laga nafiso culayska haraaga gudaha ee saxanka birta.

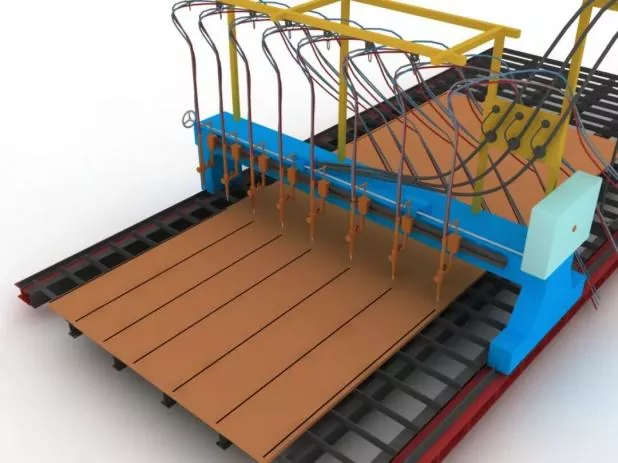

Tallaabada 3 Goynta iyo Banaynta Qaybaha

Kahor intaadan jarin, hagaaji mashiinka goynta, xaqiiji qaabka biibiile, oo hubi xasiloonida cadaadiska hawada.

Inta lagu jiro goynta, horay u sii kululee tolida goynta ee saxanka birta marka hore, oo si adag u xakamee xawaaraha goynta.

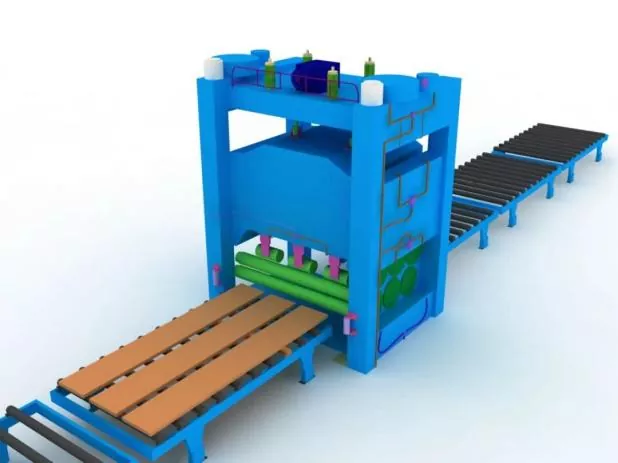

Tallaabada 4 Toosinta Labaad ee Qaybaha

Waxaa la sameeyaa ka dib marka saxan bir ah oo banaan tahay si loo hubiyo saxnaanta isu imaatinka oo loo yareeyo walaaca haraaga gudaha ee taarikada birta.

Tallaabada 5 Dejinta Jigsyada iyo Layout Lines

Ka hor inta aan la isku keenin, khadadka qaabeynta iyo jiirarka waa in marka hore la dejiyaa.

Inta lagu jiro rakibidda jig, heerka jiifka ee furitaanka sare waa in la hubiyaa, iyo adkeyn iyo xoog ku filan waa in la dammaanad qaado.

Dhammaan jigjiga iyo khadadka qaabeynta waxaa la isticmaali karaa oo keliya ka dib marka la kormeero oo ay ansixiyaan shaqaale loo qoondeeyay.

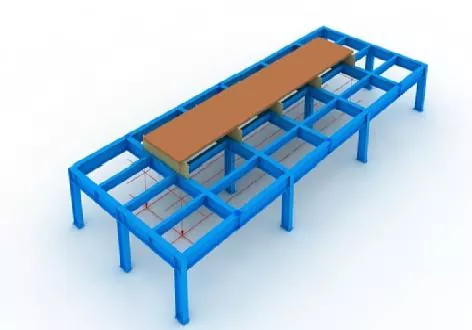

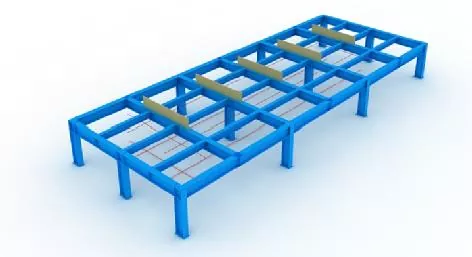

Talaabada 6 Meejinta Gudida Hoose

Si sax ah loogu meeleeyay tuubada bob iyo khadadka qaabeynta.

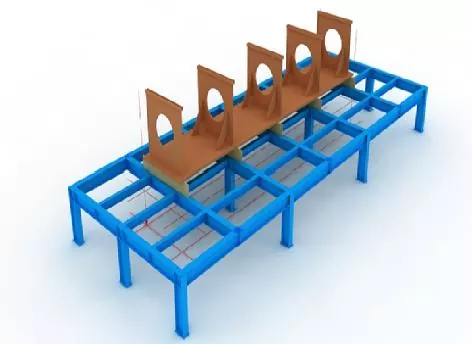

Talaabada 7 Golaha Diaphragm

Ka hor inta aanad isku xidhin diaphragms, calaamadee xariiqyada meelaynta ee guddida hoose, oo ka saar miridhku sabaynaya labada dhinac ee xariiqyada leh giraangiraha shiida.

Ka dib marka diaphragm-yada la dhiso, ku hagaaji alxanka tack.

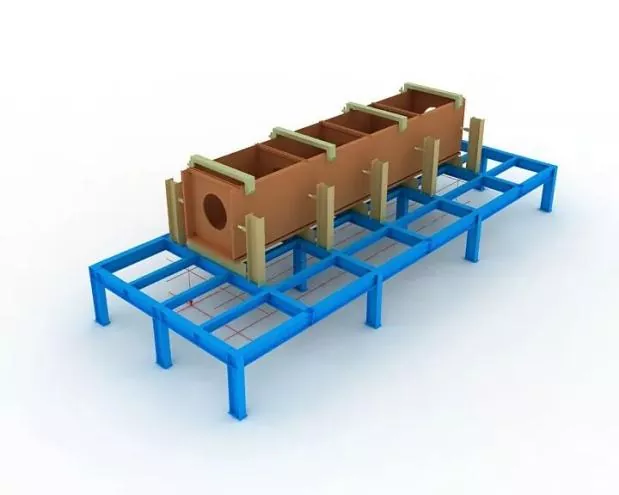

Tallaabada 8 Golaha Shabakadda

Ka dib marka shabkada la ururiyo oo la aqoonsado, si adag ugu xidh diaphragmka jaakadda, ka dibna ku hagaaji alxanka taako.

Tallaabada 9 Upper Panel Assembly

Dhammaystir meelaynta saxda ah ee guddida sare oo leh boob tuubbo, ka dibna ku hagaaji alxanka taabashada.

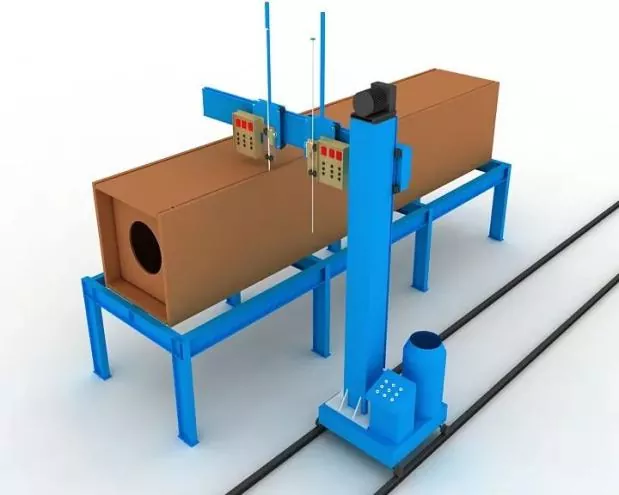

Tallaabada 10 Alxanka Diaphragm Electroslag

Alxanka korantada ee hal dhinac ah ayaa loo qaatay diaphragms.

Gacmaha naxaasta ah ee bilawga iyo deminta waa in lagu rakibaa meelaha sare iyo hoose ee godadka alxanka elektiroonigga ah inta lagu jiro alxanka.

Hadda alxanka iyo korantada waa in si adag loo xakameeyaa inta lagu guda jiro habka alxanka, waana in fiiro gaar ah loo yeeshaa la socoshada midabka beddelka alxanka elektiroonigga ah ee shabakadda.

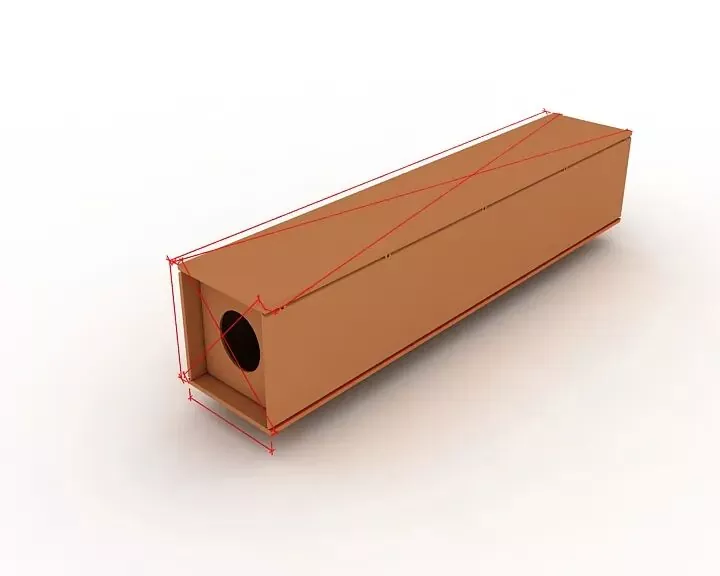

Talaabada 11  Kormeerka Guud

Inta lagu jiro kormeerka, diirada saara hubinta in dhererka qaybta, cabbirada geesaha iyo cabbirada qaybta dhamaadka ay buuxinayaan shuruudaha naqshadaynta iyo qeexida, oo sax dhammaan qaybaha dulqaadka ka baxsan.

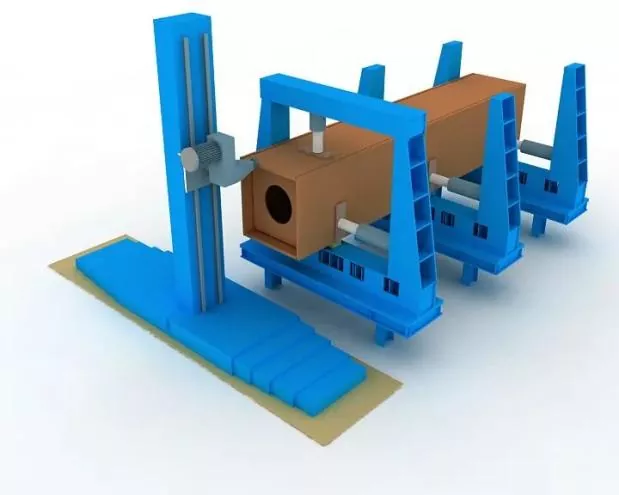

Talaabada 12 Dhameed Milling

Mill wejiga dhamaadka ka dib kulanka iyo alxanka.

Damaanad qaado heerka xubnaha iyo isbarbardhigga u dhexeeya wejiga dhamaadka iyo wax-shiidka.

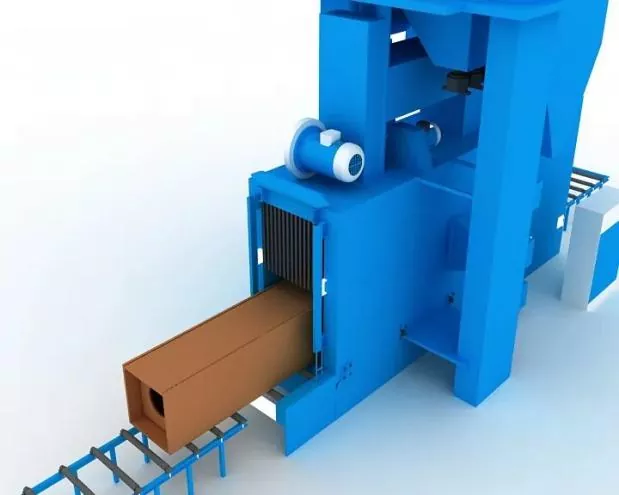

Tallaabada 13 Qarax Ciida iyo Ciribtirka miridhku

Dhamaystir ciribtirka miridhku iyadoo ciid lagu qarxinayo sida loo baahan yahay alxanka ka dib, ka dibna u gudbi dhismaha dahaarka.

saxnaanta golaha

Inta lagu jiro kulanka:

● Xayiraadaha ku haboon waa in la qaataa si loo xakameeyo qallooca alxanka.

●  Gunnada yaraynta alxanka iyo qallafsanaanta macquulka ah waa in loo xafidaa si loo xakameeyo cabbirrada qaybaha loona hubiyo qaabka saxda ah.

Weecashooyinka la oggol yahay ee samaynta iyo isu-ururinta xidhiidhada alxanka leh, iyo sidoo kale dulqaadka cabbirka qaybaha qaabdhismeedka, waa in ay u hoggaansamaan shuruudaha Xeerka Ogolaanshaha Dhismaha Tayada Dhismayaasha Biraha (GB 50205).

Alxanka booska fadhiga

Waa in lagu hirgeliyaa alxanka birta birta ah ee gaaska adag (GMAW).

alxanka

Alxanleyaasha ku hawlan alxanka taarka golaha waa in ay haystaan ​​shahaadooyinka u dhigma ee ku qeexan Farsamada Farsamada alxanka Dhismayaasha Birta (JGJ81).

Meesha alxanka taarka

Meesha alxanka birta ah: Alxanka tuubooyinka waa in ay ka fogaadaan bilowga iyo dhammaadka alxanka rasmiga ah, waana in aan la dhigin geesaha, geesaha, cidhifyada iyo meelaha kale ee muhiimka ah ee u nugul xoogga qaabdhismeedka iyo cilladaha shaqada.

Xirmooyinka T-goysyada, alxanka taarka: Waa in loo sameeyaa si siman labada dhinacba; Dhanka kale, alxanka taarka gudaha jeexdintu waa in laga fogaadaa intii suurtagal ah.

Alxanka jeexjeexa jeexjeexa oo buuxa: alxanka taarka waa in lagu sameeyaa jeexdin dhabarka, tusaale ahaan, gougista dhabarka.

Isku xirka iyo meelaha alxanka ee taarikada dhabarka ee alxanka iyo sidoo kale taarikada ordeysa iyo kuwa ka baxa waa inay u hoggaansamaan heerarka khuseeya

Qalabka alxanka

Alaabta alxanka ee loo isticmaalo isku xirka iyo alxanka tack waa in ay la jaanqaadaan kuwa alxanka rasmiga ah, tusaale ahaan, alxanka la midka ah ee alxanka rasmiga ah waa in la qaataa.

Qalabka alxanka ee u dhexeeya birta xoogga badan iyo birta xoogga yar, alaabta alxanka waa in lagu doortaa si waafaqsan heerka hoose ee birta.
